Sistemas de tierras físicas y protección contra descargas
Red de tierras diseñada por resistividad del terreno y entregada con la medición de resistencia por escrito.
Qué incluye el servicio
La tierra física es la protección que nadie revisa hasta que se quema una tarjeta. Medimos la resistividad del terreno antes de diseñar, porque el mismo arreglo de electrodos da resultados muy distintos en suelo arcilloso que en tepetate. Entregamos la medición de resistencia del sistema terminado y, cuando aplica, el sistema de pararrayos y las protecciones contra transitorios.
Medición de resistividad
Estudio del terreno antes de diseñar, para definir el arreglo de electrodos que realmente alcanzará el valor objetivo.
Red de tierras
Electrodos, conductor de cobre, soldadura exotérmica y registros accesibles para medición futura.
Sistema de pararrayos
Terminal aérea, bajantes y conexión a la red de tierras, con ruteo que evita trayectos con curvas cerradas.
Protección contra transitorios
Supresores en tableros, en la acometida y en las líneas de datos que entran o salen del edificio.
Equipotencialización
Unión de tierras de fuerza, telecomunicaciones y estructura para evitar diferencias de potencial entre sistemas.
Medición y reporte
Medición de resistencia del sistema terminado, con reporte, método empleado y fecha de la medición.
Dónde lo instalamos
- Sites y centros de datos

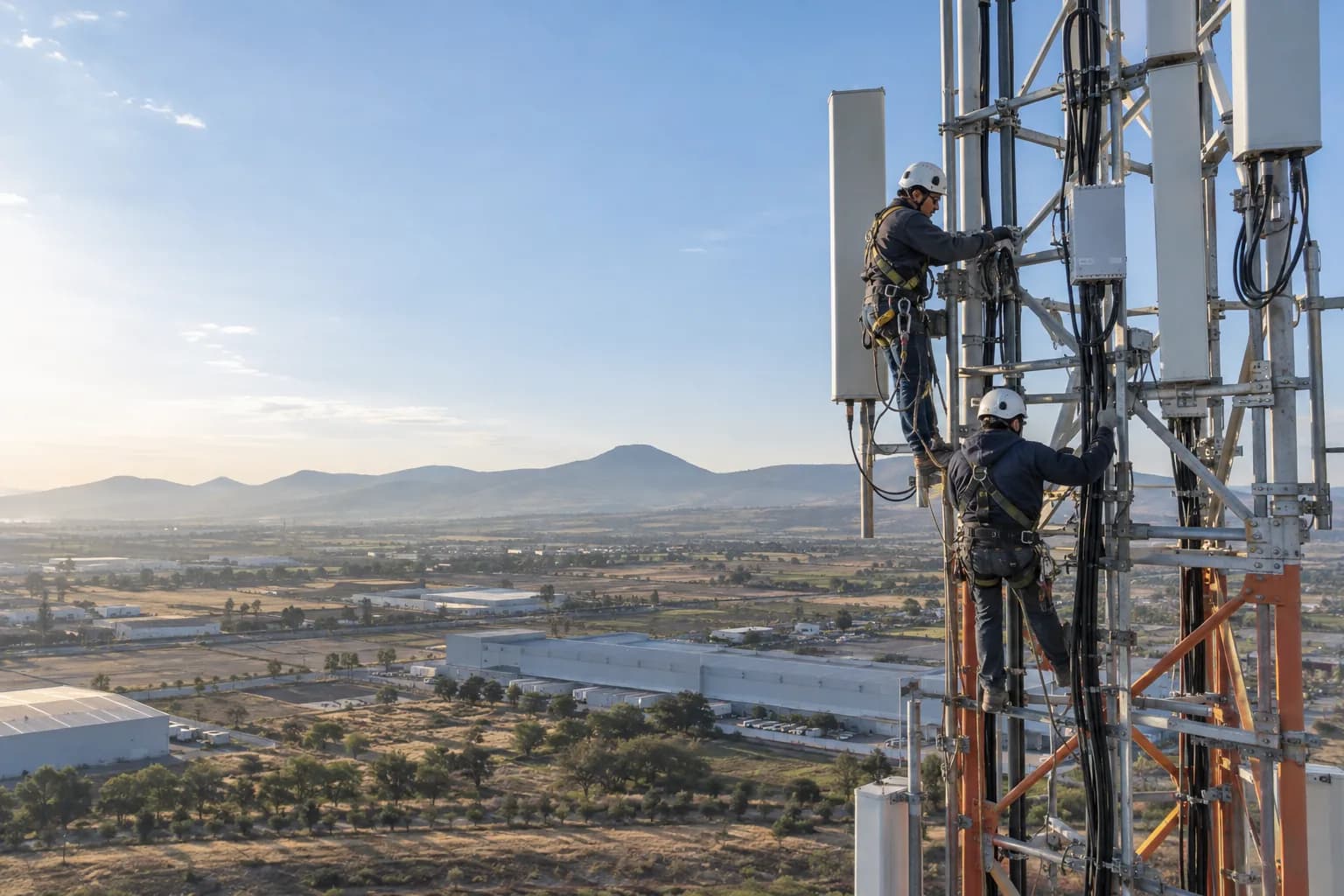

- Torres de telecomunicaciones
- Naves industriales
- Subestaciones
- Sistemas fotovoltaicos
- Edificios corporativos
Cómo trabajamos el proyecto
Medición del terreno
Determinamos la resistividad del suelo en el punto donde irá el sistema, a distintas profundidades.
Diseño del sistema
Definimos arreglo de electrodos, calibre del conductor y valor de resistencia objetivo según la aplicación.
Instalación
Excavación, hincado de electrodos, soldadura exotérmica, registros y conexión a tableros y estructuras.
Medición final
Medición de resistencia del sistema terminado y entrega del reporte para el expediente de la instalación.
Preguntas frecuentes
¿Qué valor de resistencia debe tener mi tierra física?
El valor depende de la aplicación. Para instalaciones de telecomunicaciones y equipo electrónico se suele buscar 5 ohms o menos, y en subestaciones y aplicaciones críticas se exigen valores más bajos. Lo importante no es solo alcanzar el número el día de la instalación, sino volver a medirlo con periodicidad, porque la resistencia cambia con la humedad y con la corrosión de los electrodos.
¿El pararrayos protege mis equipos electrónicos?
Solo parcialmente. El pararrayos conduce la descarga directa a tierra y protege la estructura, pero el daño en electrónica suele venir del transitorio que se induce en los cables cercanos. Para proteger equipo se requieren además supresores de transitorios en tableros y en las líneas de datos, junto con una red de tierras equipotencializada.
¿Cada cuándo se mide la tierra física?
Al menos una vez al año, y de preferencia en temporada seca, que es cuando la resistencia alcanza su valor más alto y menos favorable. Una tierra que midió bien en septiembre puede estar fuera de rango en abril, y esa es justamente la medición que importa documentar.
Servicios que suelen ir juntos
Hablemos de su proyecto de tierras físicas y pararrayos
Visitamos el sitio, levantamos el alcance y entregamos una propuesta con el detalle técnico a la vista.
